그랜저IG로 고생하면서 얻은 노하우를 공유해보려 합니다. 이런 저런 이유로 인하여 범퍼를 하두 뜯었다가 붙였다가 하다보니 이렇게 글 쓸 기회가 생기네요
제일 먼저 범퍼를 뜯은 이유는 운전석 앞 범퍼의 단차 때문이었습니다. 센터 및 공업사에서는 쉽지 않다는 답을 주셔서, 결국 직접 해보기로 하고 작업을 수행하였습니다. 아래 사진에 보이는 부분이고, 앞에서 보면 별로 티가 안나지만 옆에서 보면 단차가 확실히 보이는 모습을 볼수 있습니다
먼저 필요 부품을 찾기위해서 , 현대자동차에서 제공하는 WPC검색을 통해 부품을 검색합니다. 사실 찾는게 쉽지는 않습니다. 결국 이리저리 검색하며, 전화도 해보고 하며 찾아냄

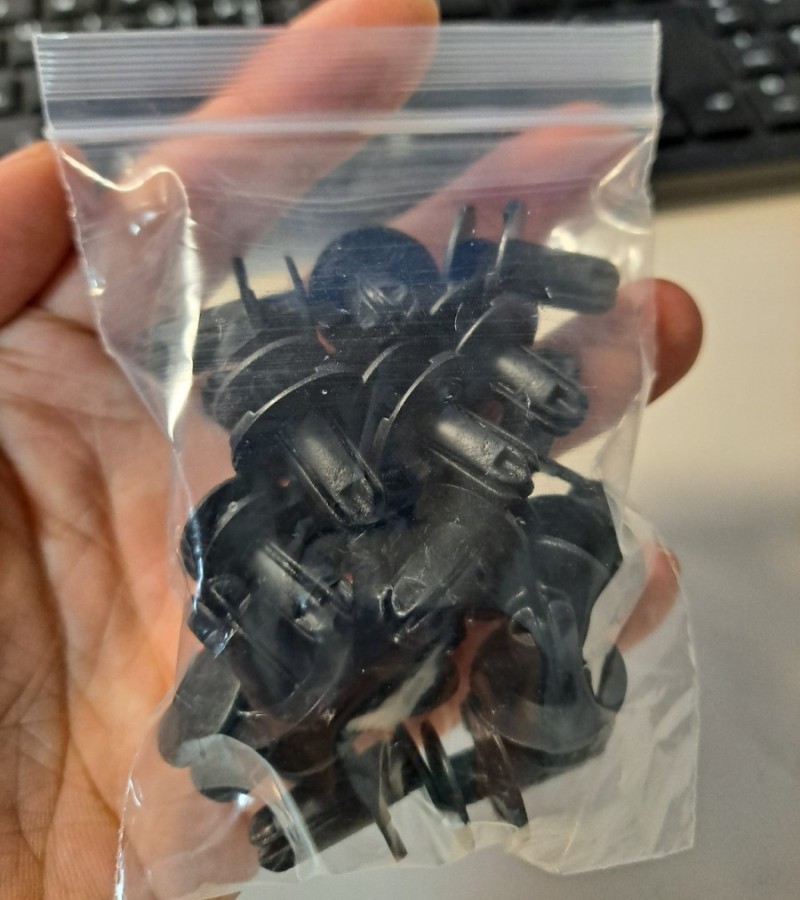

운전석 앞쪽 상단 왼쪽 브라켓과 범퍼의 고정핀을 현대부품점에서 구매했습니다
작업용품을 가지고 지하주차장으로 출동
범퍼탈착순서
1.범퍼 위쪽핀을 뺀다 (고정핀 4개 )
2.에어덕트를 빼준다
3.휀더쪽 10미리 피스를 뺀다 (양바퀴 하나씩 2개(드라이버로 가능))
4.휠하우스 커버에 고정핀 3개를 빼준다 (양쪽 고정핀 6개)
5.언더커버에 한쪽당 볼트(10미리 볼트) 2개씩 들어간다 (양쪽 10미리 볼트 4개). 가운데 고정핀 4개
6.옆쪽의 범퍼를 살살 몸쪽으로 당긴다. 겨울에는 세게하면 깨질수 있으니 살살 달래가면서 빠지는 소리가 날 때까지 당겨준다
7.위쪽 범퍼를 살살 달려주면서 위로 제껴서 빼준다
8.고정 브라켓에서 빼줬으면 살짝 위로 들면서 몸쪽으로 당겨주면서 빼준다 (운전석 앞쪽에 EE21메인커텍터가 길이가 길지 않기 때문에, 앞쪽으로 조금 빼줄 길이밖에 나오지 않음. 가운데 고정부분을 누르고 고정핀을 위로 당겨주면 커넥터는 쉽게 빠짐)
9.조립은 역순
범퍼탈착
1.범퍼 위쪽핀을 뺀다 (고정핀 4개 )
고정핀은 아래와 같이 누르면 밑에 부분이 벌려지면서 고정되는 방식의 핀
제거하려면 아래와 같은 도구가 필요합니다. 고정핀 제거 방법은 고정핀상단과 아래면의 사이를 벌려주면 간단하게 고정핀을 뺄 수 있습니다
아래 사진과 같이 4개의 고정핀을 빼주면 됩니다
2.에어덕트를 빼준다
;에어덕트(?)를 제거해준다. 위로 당기면 빠진다

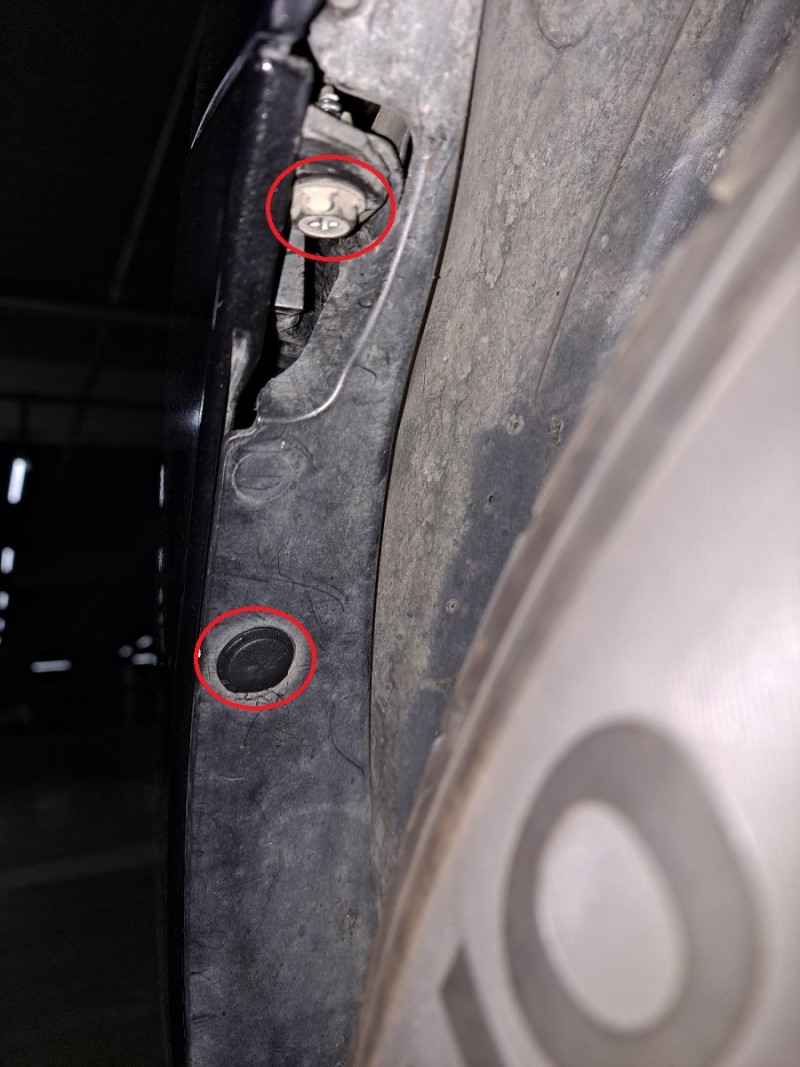

3.휀더쪽 10미리 피스를 뺀다 (양바퀴 하나씩 2개(드라이버로 가능))

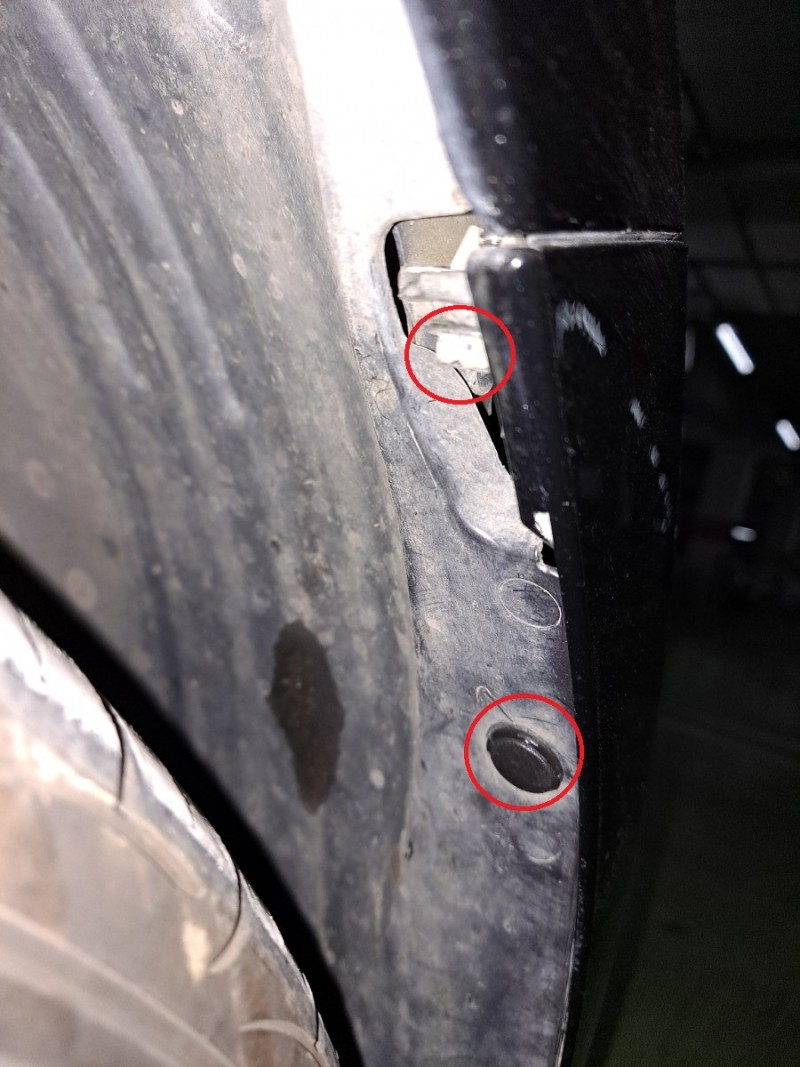

4.휠하우스 커버에 고정핀 3개를 빼준다 (양쪽 고정핀 6개)
5.언더커버에 한쪽당 볼트(10미리 볼트) 2개씩 들어간다 (양쪽 10미리 볼트 4개). 가운데 고정핀 4개

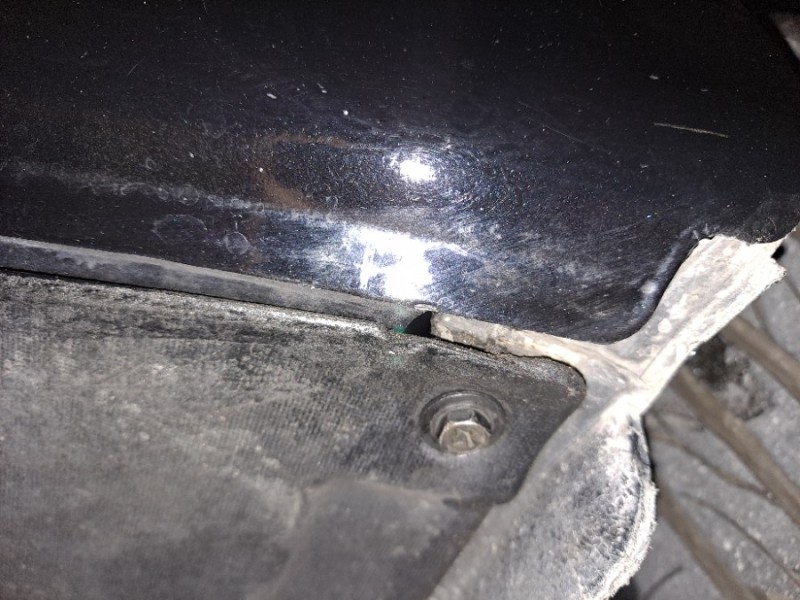

;위치는 대략 아래 사진과 같습니다. 가운데 고정핀 4개와 양쪽에 볼트 2개씩 위치
바닥으로 들어갈 준비를 확실히 하고, 작업하러 GOGO
먼저 하단 고정핀 4개를 제거
언더커버 볼트를 빼기 위해서는 10mm 복스가 필요합니다
약간의 힘을 가해서 풀어주세요
6.옆쪽의 범퍼를 살살 몸쪽으로 당김. 겨울에는 세게하면 깨질수 있으니 살살 달래가면서 빠지는 소리가 날 때까지 당겨줍니다
;옆 쪽 범퍼는 생각보다 잘빠집니다
7.위쪽 범퍼를 살살 달려주면서 위로 제껴서 빼줍니다
;이 쪽 작업이 처음에는 살짝 어려움. 약간 힘을 가하면서 위로 당기면서 빼주어야 합니다 ( 느낌을 글로 표현하기는 쉽지는 않네요 )
;해당 사진을 보면 왼쪽의 범퍼가 오른쪽의 브라켓에 걸리면서 고정이 되는 방식입니다 ( 현재 이차는 브라켓 한 쪽이 부러진 상태임 )

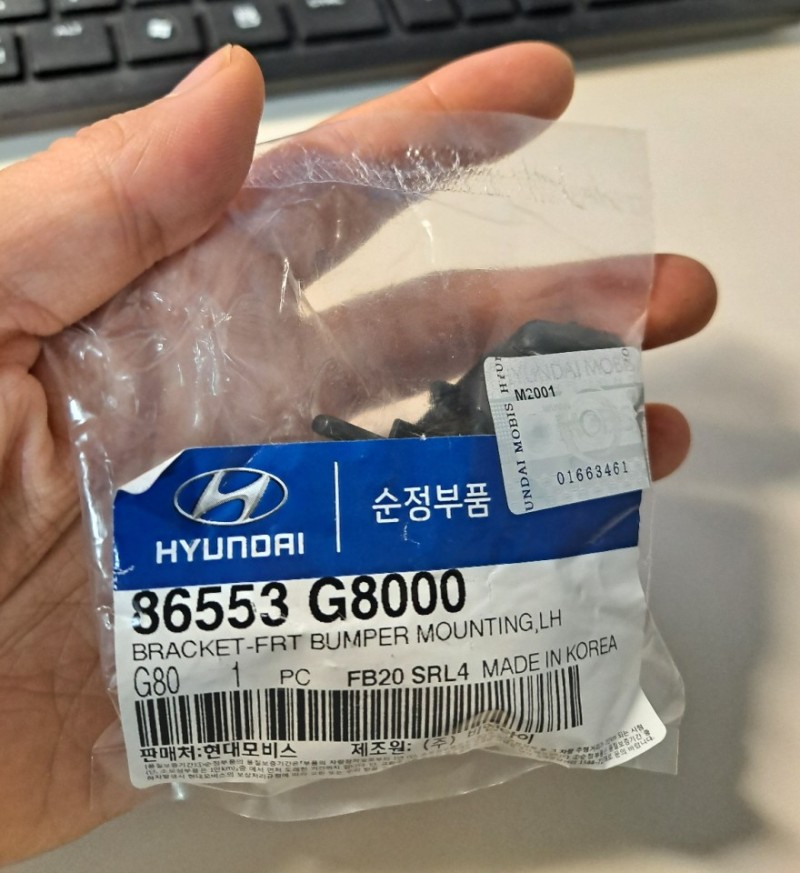

브라켓은 현대 부품대리점에서 살 수 있습니다. 사는 겸에 페달과 브레이크 패드도 함께 구매
8.고정 브라켓에서 빼줬으면 살짝 위로 들면서 몸쪽으로 당겨주면서 빼줍니다 (운전석 앞쪽에 EE21메인커텍터가 길이가 길지 않기 때문에, 앞쪽으로 조금 빼줄 길이밖에 나오지 않음. 가운데 고정부분을 누르고 고정핀을 위로 당겨주면 커넥터는 쉽게 빠짐)
;범퍼를 뺄 때 아래 사진의 부분이 걸리기 때문에, 살짝 위로 들면서 빼주어야 합니다
*작업 전에 헤드라이트의 기스를 막기 위해서는 마스킹 테이프를 붙이고 작업하길 바랍니다
9.조립은 분해의 역순

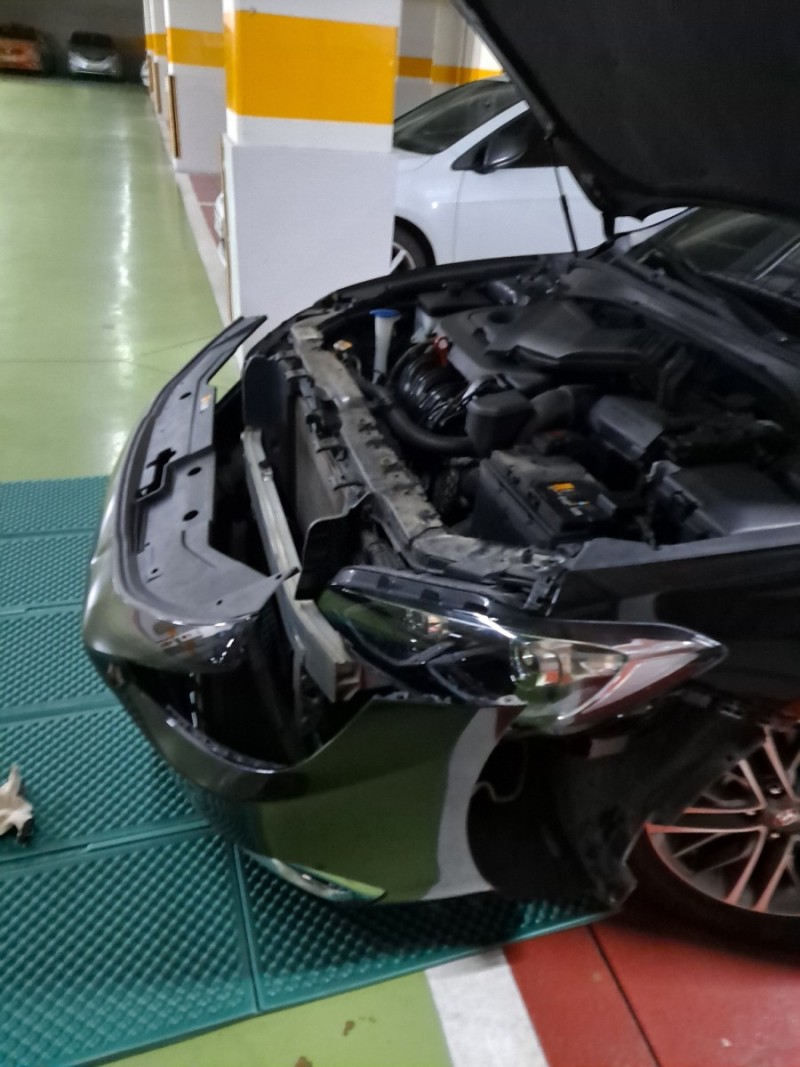

;부러진 브라켓을 교체 후 다시 조립완료. 범퍼 단차 수리 완료
결국 직접 범퍼를 내리고 작업을 하게 되었네요. 결과로는 만족스럽지만, 조심스러운 작업기술이 필요한 작업입니다. 중요하게 생각해야될 점이 몇 가지를 적어봤습니다
1. 원인파악
2. 사전준비 작업 ( 부품 확보 )
3. 작업공구와 작업공간확보
4. 여유로운 시간확보 (변수가 많이 발생)
이 작업 이외에도( 여러가지 이유로 ) 범퍼를 탈부착을 여러 번 수행했습니다. 작업공간이나 노하우가 부족하기 때문에 처음에는 쉽지 않았고,필자역시 전문가가 아니기 때문에, 어려운 작업은 전문가에게 맡기는 게 맡다고 봅니다. 하지만 간단한 작업(?)은 직접 해보는 것도 괜찮을 듯 합니다. 의외로 재밌어요. 이 작업 이외에 하고 싶은 작업이 현재 머리 속에 많지만.. 일단 추운날이 지나가면 계획해 보는 것으로 하고.. 여기까지 적어봅니다
